全自動液壓調整裝置
概述
全自動液壓裝置應用于電力、煤炭等行業的皮帶運輸場所，由于很多使用場所皮帶跑偏嚴重，影響液壓拉緊進一步推廣使用。預防和處理皮帶跑偏問題，該產品是目前較為理想的設備。 液壓調整裝置能夠自動檢測皮帶跑偏并予以調整，使皮帶始終運行在設定的范圍之內。 使用全自動液壓調正裝置能夠消除皮帶機因安裝不準、運轉不靈、物料沖擊、負荷變化、皮 帶斷面間伸長率不均等因素造成的皮帶跑偏。 液壓調整裝置不需電源、自動調整、結構簡單、性能可靠、安裝方便。可以在任何惡劣 環境下工作：不怕水、不怕粉塵、不怕物料撞擊，不損傷皮帶。液壓調整裝置是由檢驅輪、油泵、復合油缸、油管總成、固定機架構成。當皮帶運行跑 偏時，皮帶與檢驅輪接觸，檢驅輪帶動油泵旋轉，輸出壓力油控制驅動油缸往復運動，帶動 調心托輥偏轉，使調心托輥的線運動方向與皮帶的運動方向形成一個夾角，產生的摩擦力驅 動皮帶，使皮帶始終在設定的范圍內運行，從而避免皮帶跑偏造成散料及皮帶與皮帶機機架 摩擦撕帶，達到保護皮帶機正常運行之目的。
結構原理

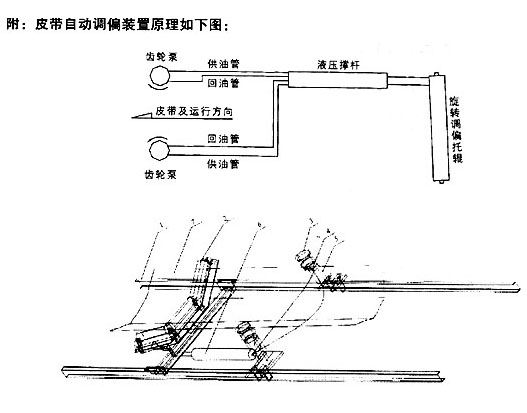

參照附圖，在機架l上一組調心托輥2的兩側相同高度設置兩只垂直安裝的檢驅輪3，檢驅輪3轉軸與油泵4動力輸入軸相連，用兩個固定支架5分別把左右兩側的檢驅輪3與油 泵4固定在兩側機架l上，調心托輥2與左側固定支架5之間設置復合油缸6，復合油缸6的尾部與固定支架鉸接，復合油缸6的活塞桿與調心托輥2的托輥架轉動部分左側鉸接，用油管把油泵4的油口與復合油缸6尾部的油口接通。如圖皮帶7運行方向?yàn)榍胺綍r(shí)，當皮帶 7向左跑偏，觸動左側檢驅輪3，左側油泵迅速輸出壓力油，通過復合油缸6的油路集成塊進入油缸的無桿腔，推動活塞和活塞桿，有桿腔的液壓油經油路集成塊回復合油缸的油箱中，活塞桿迅速伸出，推動調心托輥2順時針轉動(即調心托輥?zhàn)髠?cè)向前偏轉)，驅使皮帶7向右跑而居中；當皮帶7向右跑偏，觸動右側檢驅輪3，右側油泵輸出壓力油，通過復合油缸6的油路集成塊進入油缸的有桿腔，推動活塞使活塞桿回縮，無桿腔的液壓油經過油路集成塊回到復合油缸6的油箱中，活塞桿迅速縮回，拉動調心托輥2逆時針轉動(即調心托輥?zhàn)髠?cè)向后偏轉)，驅使皮帶7向左跑而居中。
選型須知
l、液壓調正裝置有兩大系列
(1)I型系列，適用于TD75型皮帶機。
(2)H型系列，適用于DTII型皮帶機。
2、根據皮帶機的皮帶有上下兩層，分為上皮帶調正裝置和下皮帶調正裝置。
3、根據皮帶機的單向運輸和雙向運輸兩種場所，分為單向調正裝置和可逆調正裝置。
4、規格參數
選型：DTII型皮帶機用戶須提供皮帶機安裝處中間架、托輥圖號或托輥直徑和托輥槽角。TD75型皮帶機用戶僅需要提供皮帶機帶寬
即可。
5、為使調正裝置使用方便，性能可靠，建議用戶選用本廠配套的專用調心托輥。
外形圖及技術參數
TD75型皮帶機用戶需要確定規格參數見下圖表
DTII型皮帶機用戶需要確定規格參數見下圖表
安裝
l、液壓調正裝置應安裝在皮帶需要糾偏的場所。安裝前請參照使用說明書。
2、液壓調正裝置使用的液壓油為HM—32，加油過濾精度209Pm。
3、為使加油方便快捷，本廠有專用手動加油機供用戶選擇，該機結構緊湊、操作簡便。目前該機有兩種型號，分別為T(mén)QJY-20型、
TQJY一lo型，其中20、lO分別為加油 過濾精度20、10wm o
4、對于新增用戶，本廠一律派技術人員指導安裝調試。
  |
